超音頻機床導軌淬火機

隨著國內工業形勢的不斷發展，近年來機床行業市場需求量也越來越大，用戶對機床的質量要求也越來越高。而一臺機床的質量好壞和壽命長短，關鍵之一取決于機床導軌面的精度和淬火工藝要求。如果這臺機床導軌面不經過淬火處理，那么這臺機床的精度和壽命是沒有保證的。有些生產廠家對機床導軌面也進行淬火處理。但用的設備仍然是老式電子管高頻和老式可控硅中頻。而用這兩種設備淬火存在著兩種不同的缺點。若用電子管高頻淬火，因頻率太高---khz，淬層太淺，尖角效應強烈，硬度不均，磨削余量不足。若用可控硅中頻，因頻率太低，淬硬層太深，變形量過大。增大磨削工作量，硬度層不一致。并且噪音大，加熱淬火速度慢，耗電量大，成本高等,我公司生產的超音頻系列的，設備采用進口igbt模塊，功率電路電路以串聯諧振為基本特征，控制電路以頻率自動跟蹤，多閉環控制，金屬切削機床導軌淬火成套設備具有高集成化，模塊化，效率高、性能穩定、安全可靠為主要特點。

一、超音頻全自動機床導軌淬火熱處理設備，精度高，可以自行上下左右移動，相關參數如下：

（1）縱向行進速度 100mm/分 — 400mm/分

（2）橫向行程 1500mm

（3）橫向調節線速度 20mm?—100mm

（4）升降高度行程 350mm

（5）感應器*低高度 700mm

（6）升降線速度（快速）600mm/s

（微調）20mm/s

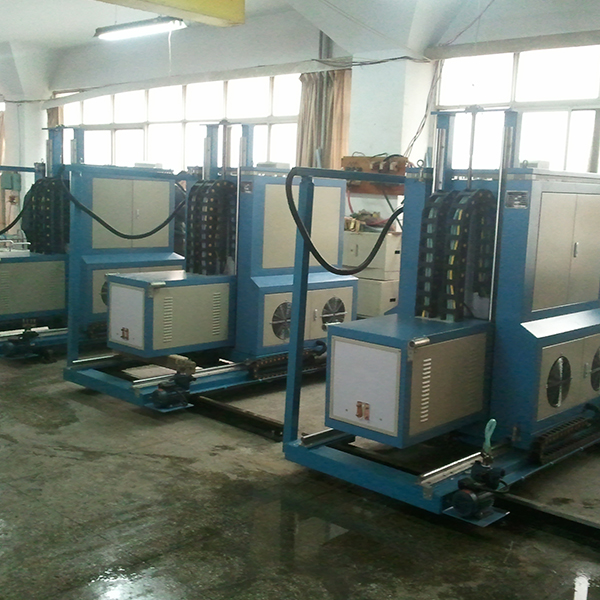

二、全自動機床導軌淬火電源裝置圖如下：

三、該設備主要由三部分組成：

1、IGBT感應加熱電源（包涵淬火變壓器）；

2、傳動、機械移動、數控部分；
